LG、LG-B型立式多級離心泵

詳細介紹
故障排除
腐蝕性能
水泵視頻

/photo/LG.jpg
/photo/LG-2.jpg
/photo/LG-3.jpg
/photo/LG-4.jpg
/photo/LG-5.jpg

點擊圖片可左右切換

技術參數

產品概述

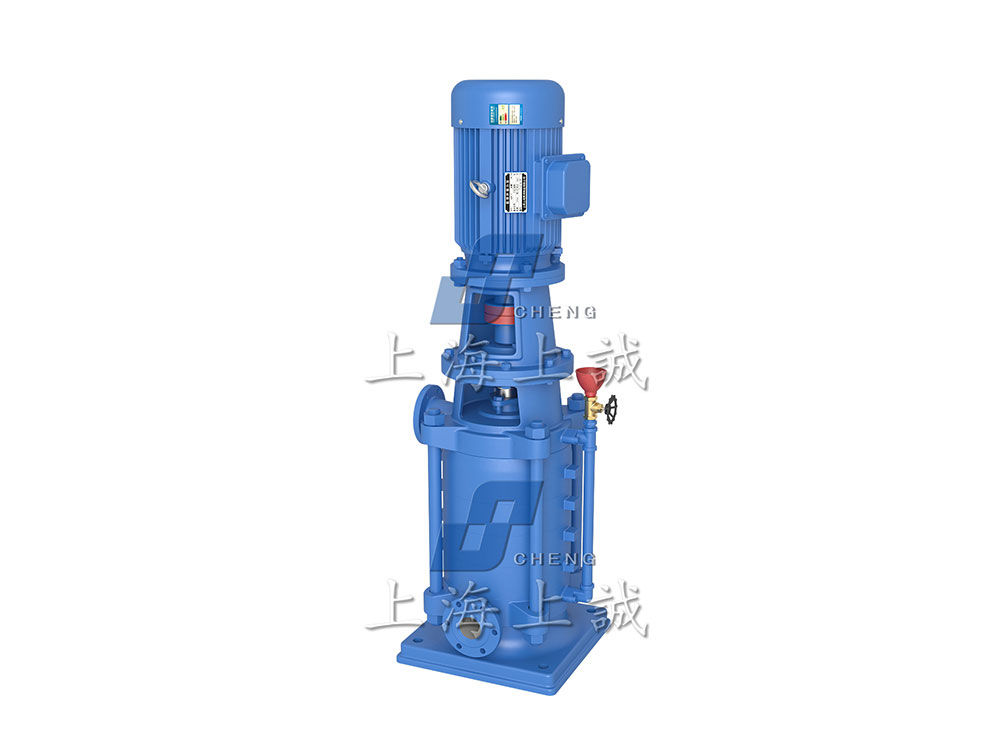

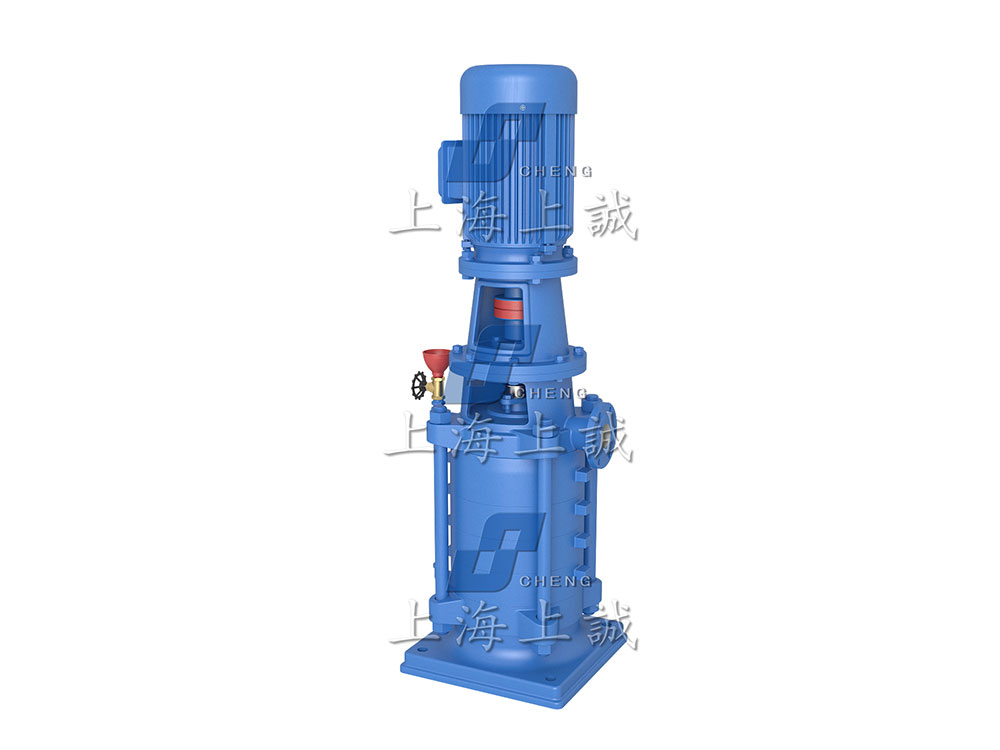

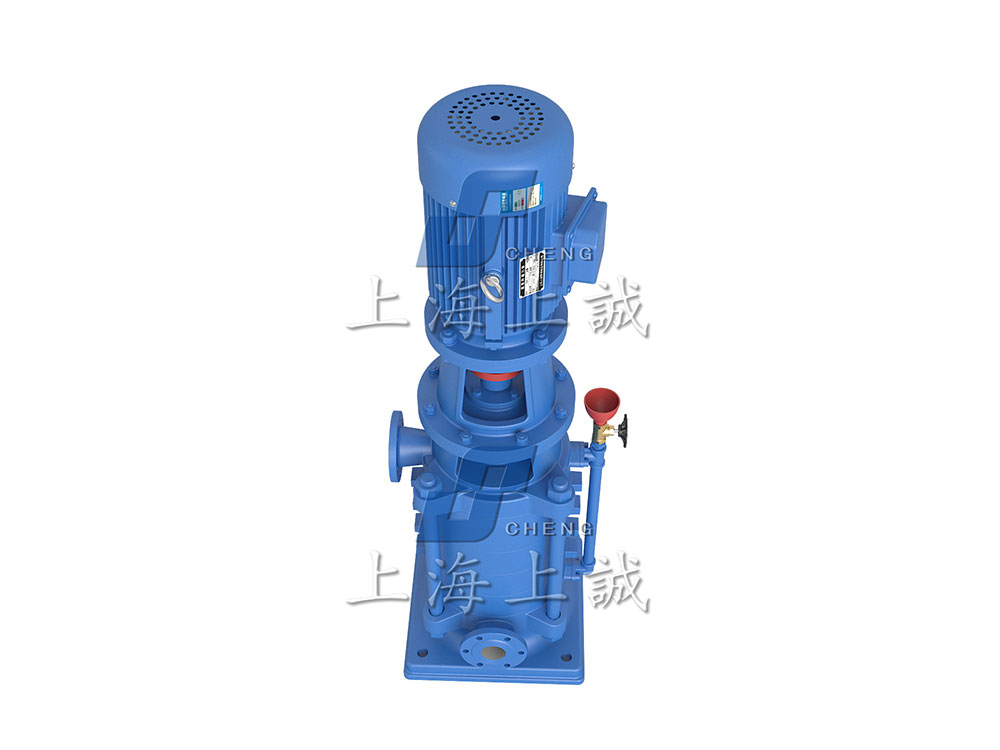

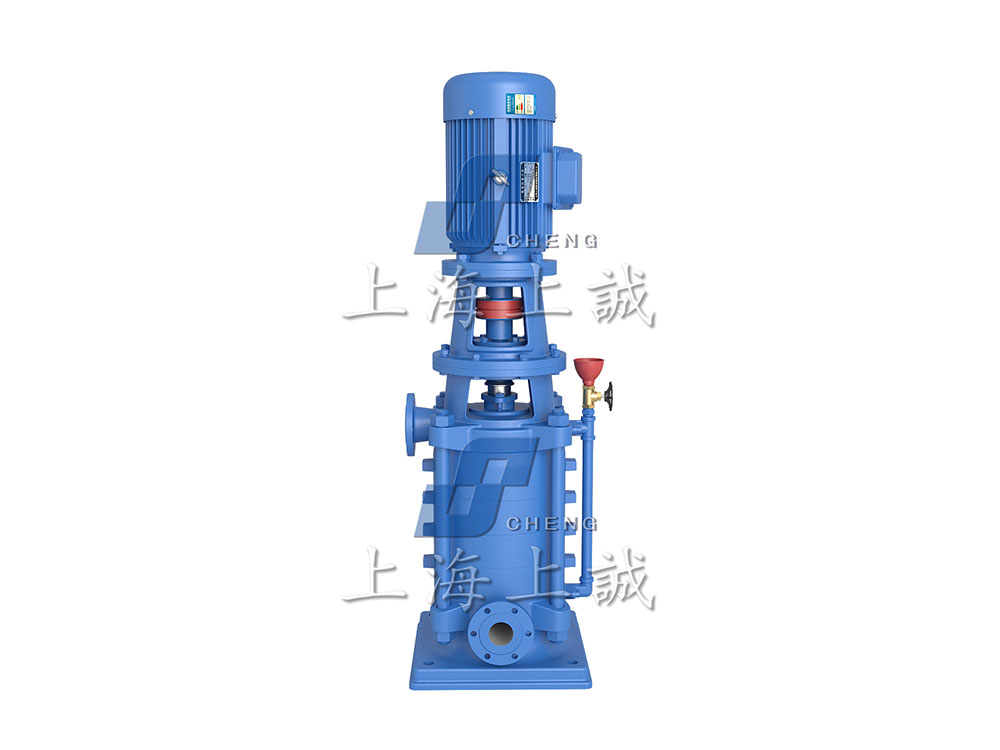

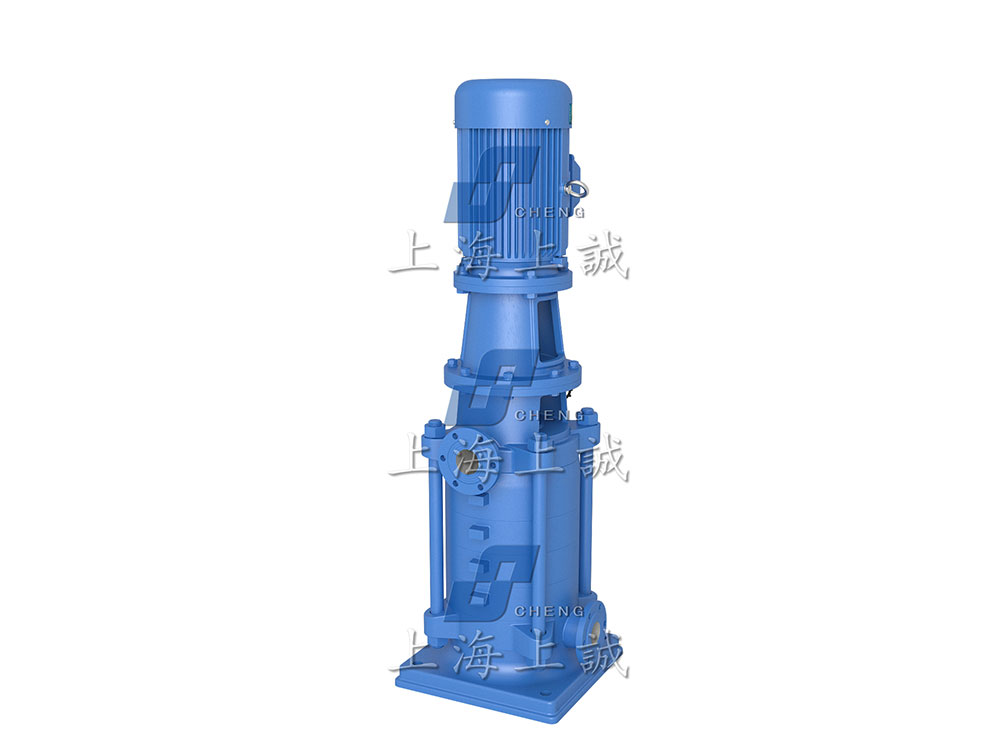

LG系立式、單吸、多級分段式便拆式離心泵，產品執行JB/T2727-93《立式多級簡型離心泵型式與基本參數》標準，其吸入、排出口分別位于進、出水段上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用軟填料密封或機械密封，用平衡室的壓力水進行潤滑和冷卻。

產品特點
采用管道式結構安裝方便、結構緊湊、占地面積小、高效節能、噪音低。溫度80℃以下，流量：5-150m3/h 揚程：20-120m轉速2900r/min

產品用途
適用于高層建筑生活用水、高層建筑消防用水、廠礦、企業用水、排水、低壓鍋爐循環用水。介質溫度在0℃~80℃輸送清潔水或物理性質類似于水的液體。

型號	級數	流量		揚程 (m)	效率 (%)	電機功率（KW)	轉速 (r/min)	汽蝕余量 (m)
型號	級數	(m³/h)	(L/S)	揚程 (m)	效率 (%)	電機功率（KW)	轉速 (r/min)	汽蝕余量 (m)
25LG3-10 (LG-B)	2	3.0	0.83	20	42	0.75	2900	2
	3	3.0	0.83	30	42	1.1	2900	2
	4	3.0	0.83	40	42	1.5	2900	2
	5	3.0	0.83	50	42	1.5	2900	2
	6	3.0	0.83	60	42	2.2	2900	2
	7	3.0	0.83	70	42	2.2	2900	2
	8	3.0	0.83	80	42	2.2	2900	2
	9	3.0	0.83	90	42	2.2	2900	2
	10	3.0	0.83	100	42	3.0	2900	2
	11	3.0	0.83	110	42	3.0	2900	2
	12	3.0	0.83	120	42	4.0	2900	2
	13	3.0	0.83	130	42	4.0	2900	2
	14	3.0	0.83	140	42	4.0	2900	2
	15	3.0	0.83	150	42	4.0	2900	2
32LG6.5-15 (LG-B)	2	6.5	1.81	30	53	1.5	2900	2.4
	3	6.5	1.81	45	53	2.2	2900	2.4
	4	6.5	1.81	60	53	3.0	2900	2.4
	5	6.5	1.81	75	53	4.0	2900	2.4
	6	6.5	1.81	90	53	4.0	2900	2.4
	7	6.5	1.81	105	53	5.5	2900	2.4
	8	6.5	1.81	120	53	5.5	2900	2.4
	9	6.5	1.81	135	53	5.5	2900	2.4
	10	6.5	1.81	150	53	7.5	2900	2.4
40LG6-15 (LG-B)	2	6	1.67	30	53	1.5	2900	2.4
	3	6	1.67	45	53	2.2	2900	2.4
	4	6	1.67	60	53	2.2	2900	2.4
	5	6	1.67	75	53	3	2900	2.4
	6	6	1.67	90	53	3	2900	2.4
	7	6	1.67	105	53	4	2900	2.4
	8	6	1.67	120	53	4	2900	2.4
	9	6	1.67	135	53	5.5	2900	2.4
	10	6	1.67	150	53	5.5	2900	2.4
	11	6	1.67	160	53	7.5	2900	2.4
	12	6	1.67	180	53	7.5	2900	2.4
40LG12-15 (LG-B)	2	12	3.33	30	60	2.2	2900	2.9
	3	12	3.33	45	60	3.0	2900	2.9
	4	12	3.33	60	60	4.0	2900	2.9
	5	12	3.33	75	60	5.5	2900	2.9
	6	12	3.33	90	60	5.5	2900	2.9
	7	12	3.33	105	60	7.5	2900	2.9
	8	12	3.33	120	60	7.5	2900	2.9
	9	12	3.33	135	60	11.0	2900	2.9
	10	12	3.33	150	60	11.0	2900	2.9
50LG18-20 (LG-B)	2	18	5	40	69	4	2950	3.15
	3	18	5	60	69	5.5	2950	3.15
	4	18	5	80	69	7.5	2950	3.15
	5	18	5	100	69	11	2950	3.15
	6	18	5	120	69	11	2950	3.15
	7	18	5	140	69	15	2950	3.15
	8	18	5	160	69	15	2950	3.15
50LG24-20 (LG-B)	2	24	6.67	40	69	5.5	2950	3.15
	3	24	6.67	60	69	7.5	2950	3.15
	4	24	6.67	80	69	11.0	2950	3.15
	5	24	6.67	100	69	11.0	2950	3.15
	6	24	6.67	120	69	15.0	2950	3.15
	7	24	6.67	140	69	15.0	2950	3.15
	8	24	6.67	160	69	18.5	2950	3.15
65LG25-20 (LG-B)	2	25	6.95	40	69	5.5	2950	3.4
	3	25	6.95	60	69	7.5	2950	3.4
	4	25	6.95	80	69	11	2950	3.4
	5	25	6.95	100	69	15	2950	3.4
	6	25	6.95	120	69	15	2950	3.4
	7	25	6.95	140	69	18.5	2950	3.4
	8	25	6.95	160	69	18.5	2950	3.4
65LG36-20 (LG-B)	2	36	10.0	40	72.5	7.5	2950	3.4
	3	36	10.0	60	72.5	11.0	2950	3.4
	4	36	10.0	80	72.5	15	2950	3.4
	5	36	10.0	100	72.5	18.5	2950	3.4
	6	36	10.0	120	72.5	22	2950	3.4
	7	36	10.0	140	72.5	22	2950	3.4
	8	36	10.0	160	72.5	30	2950	3.4
80LG40-20 (LG-B)	2	40	11.1	40	73	7.5	2950	3.4
	3	40	11.1	60	73	11	2950	3.4
	4	40	11.1	80	73	15	2950	3.4
	5	40	11.1	100	73	18.5	2950	3.4
	6	40	11.1	120	73	22	2950	3.4
	7	40	11.1	140	73	30	2950	3.4
	8	40	11.1	160	73	30	2950	3.4
80LG50-20 (LG-B)	2	50	13.9	40	75	11.0	2950	3.8
	3	50	13.9	60	75	15.0	2950	3.8
	4	50	13.9	80	75	18.5	2950	3.8
	5	50	13.9	100	75	22	2950	3.8
	6	50	13.9	120	75	30	2950	3.8
	7	50	13.9	140	75	30	2950	3.8
	8	50	13.9	160	75	37	2950	3.8
80LG72-20 (LG-B)	2	72	20	40	73.3	15	2950	3.5
	3	72	20	60	73.3	18.5	2950	3.5
	4	72	20	80	73.3	30	2950	3.5
	5	72	20	100	73.3	30	2950	3.5
	6	72	20	120	73.3	37	2950	3.5
	7	72	20	140	73.3	45	2950	3.5
	8	72	20	160	73.3	55	2950	3.5

故障排除

離心泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√
