產品概述

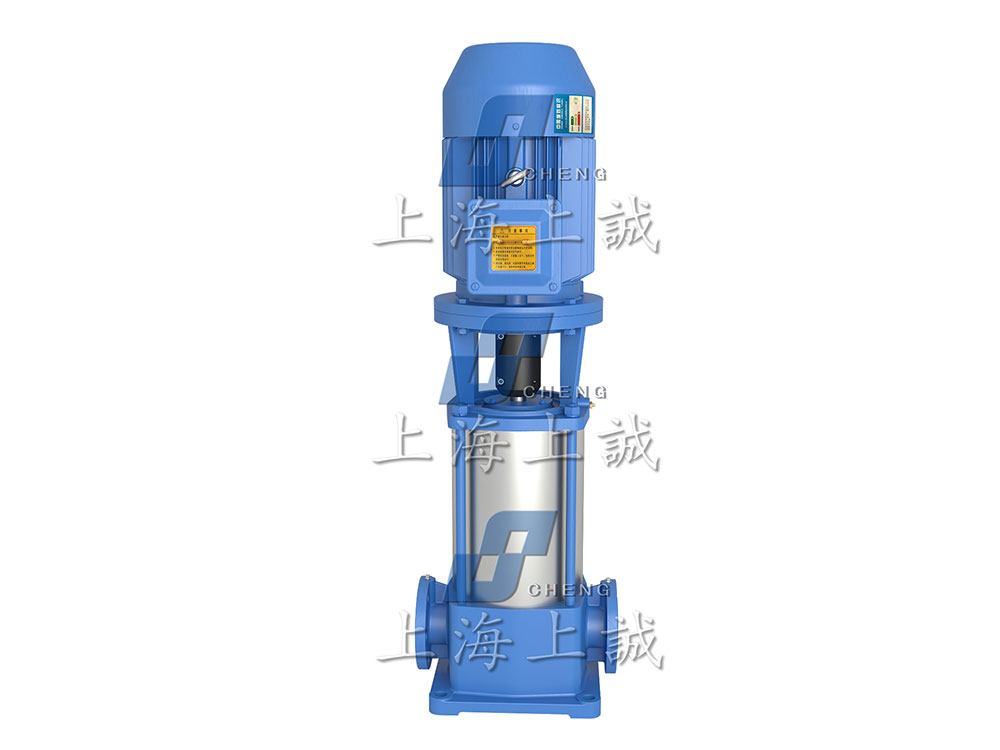

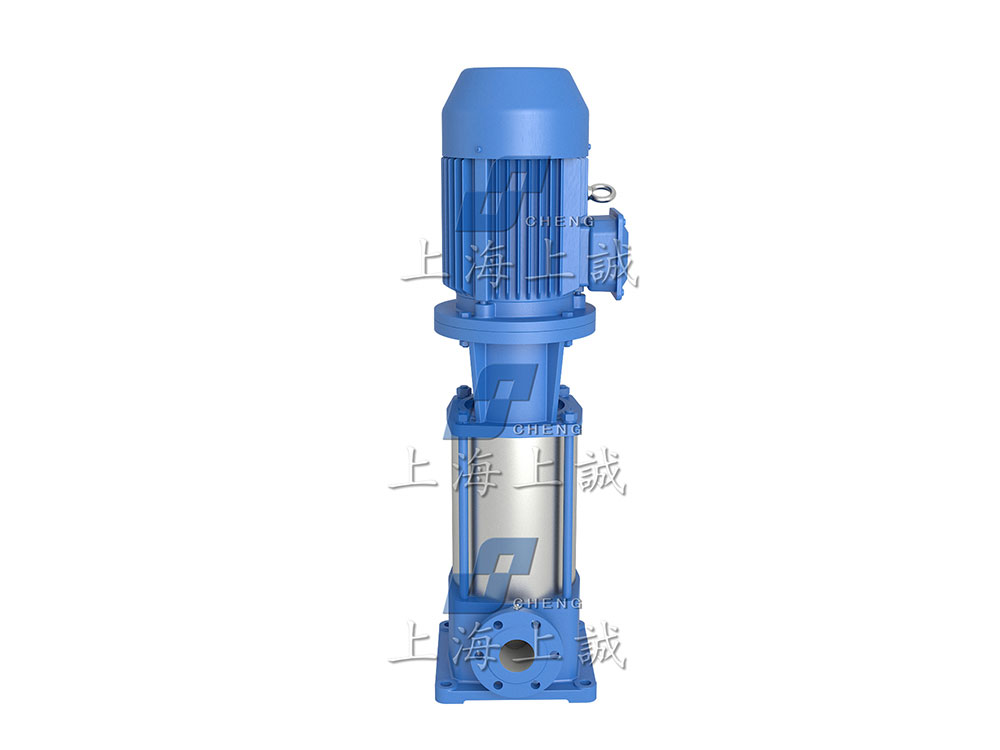

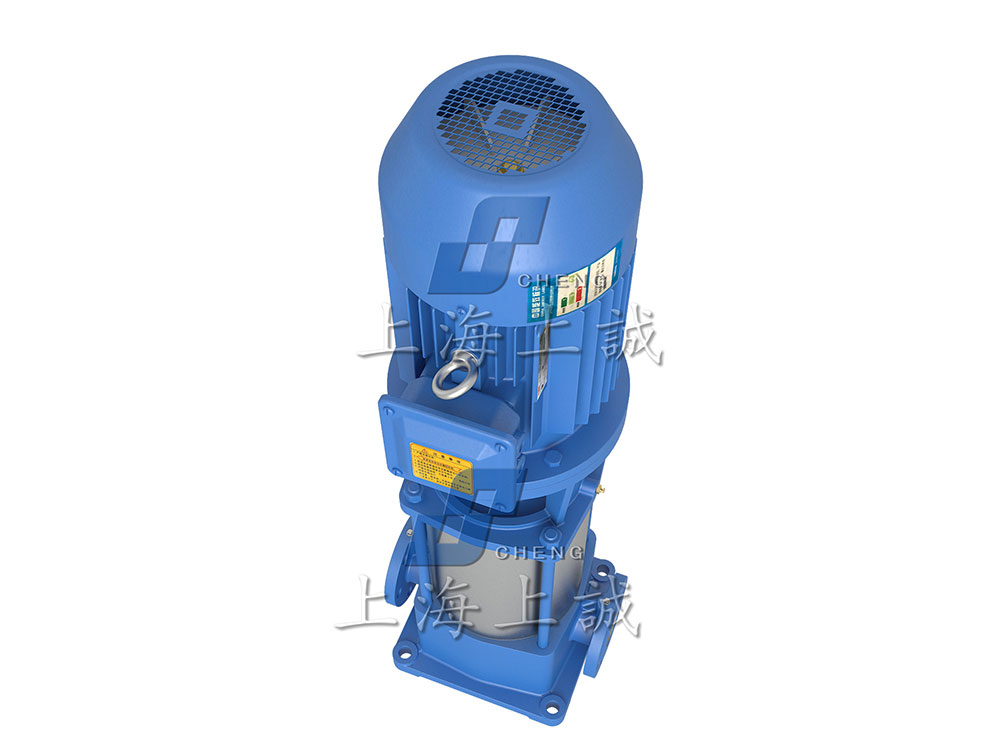

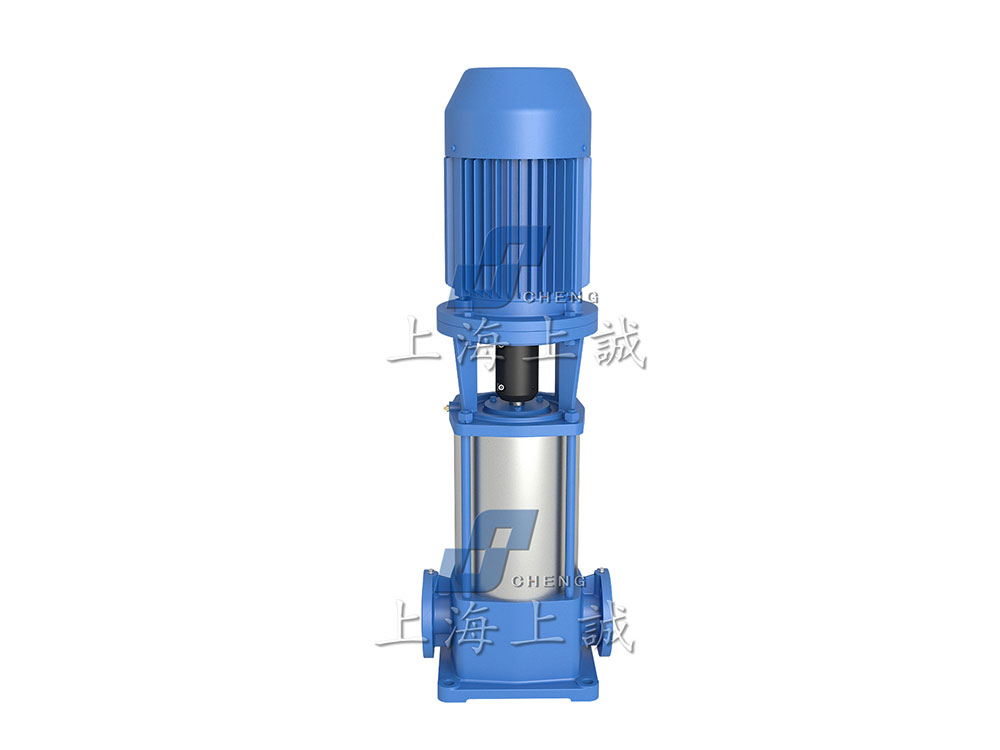

GDL型多級管道離心泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝于管路之中，它同時集中了多級泵之高壓，立式泵之占地面積小及管道泵之安裝方便的優點。具有高效節能，運行平穩等優點，且軸封采用耐磨機械密封，無泄漏使用壽命長。
產品特點
具有高效節能，運行平穩等優點，且軸封采用耐磨機械密封，使用溫度≤100℃,工作壓力≤1.6MPa（16kg/cm3）。流量：5-300m3/h 揚程：5-250m轉速2900r/min
產品用途
GDL型泵適用于高壓運行系統中輸送清水或物理化學性質的液體，如高層建筑給水、鍋爐給水、消防系統等輸送或管道增壓之用。GDLF型泵采用整體不銹鋼(ZG1Cr18Ni9Ti)材質制造，適用于化工、食品、釀造、制藥、紡織等行業。根據用戶的要求可定制不銹鋼304或316L材質。
|
型號
|
流量(m3/h)
|
揚程(m)
|
吸程(m)
|
電機功率(kw)
|
|
25GDL2-12×3
|
2
|
36
|
7.5
|
1.1
|
|
25GDL2-12×4
|
48
|
1.1
|
||
|
25GDL2-12×5
|
60
|
1.5
|
||
|
25GDL2-12×6
|
72
|
1.5
|
||
|
25GDL2-12×7
|
84
|
2.2
|
||
|
25GDL2-12×8
|
96
|
2.2
|
||
|
25GDL2-12×9
|
108
|
2.2
|
||
|
25GDL2-12×10
|
120
|
3
|
||
|
25GDL2-12×11
|
132
|
3
|
||
|
25GDL2-12×12
|
144
|
3
|
||
|
25GDL4-11×3
|
4
|
33
|
1.1
|
|
|
25GDL4-11×4
|
44
|
1.5
|
||
|
25GDL4-11×5
|
55
|
2.2
|
||
|
25GDL4-11×6
|
66
|
2.2
|
||
|
25GDL4-11×7
|
77
|
3
|
||
|
25GDL4-11×8
|
88
|
3
|
||
|
25GDL4-11×9
|
99
|
3
|
||
|
25GDL4-11×10
|
110
|
4
|
||
|
25GDL4-11×11
|
121
|
4
|
||
|
25GDL4-11×12
|
132
|
4
|
||
|
25GDL4-11×13
|
143
|
4
|
||
|
40GDL6-12×3
|
6
|
36
|
1.5
|
|
|
40GDL6-12×4
|
48
|
2.2
|
||
|
40GDL6-12×5
|
60
|
2.2
|
||
|
40GDL6-12×6
|
72
|
3
|
||
|
40GDL6-12×7
|
84
|
3
|
||
|
40GDL6-12×8
|
96
|
4
|
||
|
40GDL6-12×9
|
108
|
4
|
||
|
40GDL6-12×10
|
120
|
4
|
||
|
40GDL6-12×11
|
132
|
5.5
|
||
|
40GDL6-12×12
|
144
|
5.5
|
||
|
50GDL12-15×2
|
12
|
30
|
7
|
2.2
|
|
50GDL12-15×3
|
45
|
3
|
||
|
50GDL12-15×4
|
60
|
4
|
||
|
50GDL12-15×5
|
75
|
5.5
|
||
|
50GDL12-15×6
|
90
|
5.5
|
||
|
50GDL12-15×7
|
105
|
7.5
|
||
|
50GDL12-15×8
|
120
|
75
|
||
|
50GDL12-15×9
|
135
|
11
|
||
|
50GDL12-15×10
|
150
|
11
|
||
|
50GDL18-15×3
|
18
|
45
|
4
|
|
|
50GDL18-15×4
|
60
|
5.5
|
||
|
50GDL18-15×5
|
75
|
7.5
|
||
|
50GDL18-15×6
|
90
|
7.5
|
||
|
50GDL18-15×7
|
105
|
11
|
||
|
50GDL18-15×8
|
120
|
11
|
||
|
50GDL18-15×9
|
135
|
15
|
||
|
50GDL18-15×10
|
150
|
15
|
||
|
65GDL24-12×2
|
24
|
24
|
6
|
3
|
|
65GDL24-12×3
|
36
|
4
|
||
|
65GDL24-12×4
|
48
|
5.5
|
||
|
65GDL24-12×5
|
60
|
7.5
|
||
|
65GDL24-12×6
|
72
|
7.5
|
||
|
6S5GDL24-12×7
|
84
|
11
|
||
|
65GDL24-12×8
|
96
|
11
|
||
|
65GDL24-12×9
|
108
|
15
|
||
|
65GDL24-12×10
|
120
|
15
|
||
|
80GDL36-12×2
|
36
|
24
|
5.5
|
4
|
|
80GDL36-12×3
|
36
|
5.5
|
||
|
80GDL36-12×4
|
48
|
7.5
|
||
|
80GDL36-12×5
|
60
|
11
|
||
|
80GDL36-12×6
|
72
|
11
|
||
|
80GDL36-12×7
|
84
|
15
|
||
|
80GDL36-12×8
|
96
|
15
|
||
|
80GDL36-12×9
|
108
|
18.5
|
||
|
80GDL36-12×10
|
120
|
18.5
|
||
|
80GDL54-14×2
|
54
|
28
|
5
|
7.5
|
|
80GDL54-14×3
|
42
|
11
|
||
|
80GDL54-14×4
|
56
|
15
|
||
|
80GDL54-14×5
|
70
|
18.5
|
||
|
80GDL54-14×6
|
84
|
18.5
|
||
|
80GDL54-14×7
|
98
|
22
|
||
|
100GDL72-14×2
|
72
|
28
|
4.5
|
11
|
|
100GDL72-14×3
|
42
|
15
|
||
|
100GDL72-14×4
|
56
|
18.5
|
||
|
100GDL72-14×5
|
70
|
22
|
||
|
100GDL72-14×6
|
84
|
30
|
||
|
100GDL72-14×7
|
98
|
30
|
溫馨提示：
請下載“GDL立式多級離心泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
水泵主要材料的耐腐蝕性能(供參考)
| 介質 | 濃度 (％) |
聚丙烯 | 濃度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 鹽酸 | <36 | √ | <38 | √ | √ | |
| 氫氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氫氧化鈉 | 100 | √ | √ | √ | ||
| 重鉻酸鉀 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 電鍍液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介質 | 濃度 (％) |
不銹鋼 | 濃度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 鹽酸 | Χ | △ | △ | |||
| 氫氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氫氧化鈉 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸鉀 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 電鍍液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。
PVDF的物理機械性能
| 性能 | 單位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔點范圍 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收縮率 | % | 2-3 |
| 拉伸強發(屈服) | Mpa | 28-41 |
| 拉伸強發(斷裂) | Mpa | 31-52 |
| 伸長率(斷裂) | % | 100-400 |
| 沖擊強度(無缺口) | KJ/m | 107-214 |
| 壓縮強度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 極限氧指數(l0 I) | % | 44 |
| 燃燒速率 | V-D | |
| 電阻率 | u194 | 1.0x10 15 |
| 介電常用數 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化學介質性能
| 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ | 化學介質 | 濃度 (％) |
最高使用溫度℃ |
| 鹽酸 | 36 | 135 | 氫氧化氫 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氫氧化氫 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化銨 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化鈣 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸納 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氫鈉 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 鹽水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氫鈉 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸鈣 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化鈣 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化鉀 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化銨 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化鐵 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氫氟酸 | 40-100 | 95 | 硫酸亞鐵 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氫氟酸 | 40 | 120 | 硫酸銨 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氫溴酸 | 50 | 130 | 硫酸銨 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 過氧酸 | 10 | 95 | 硝酸鈉 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 過氧酸 | 70 | 50 | 磷酸銨 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸納 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸鉀 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 鉻酸 | <40 | 80 | 二氧化氯 | 75 | 天然氣 | 135 | ||
| 鉻酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸鉀 | 120 | 氯 | 元素 | 95 | 石蠟油 | 120 | ||
| 過氧化氫 | <30 | 95 | 溴 | 元素 | 65 | |||
| 過氧化鈉 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蝕性能表(僅供參考)
| 介質 | 濃度% | 溫度25℃ | 溫度200℃ | 介質 | 濃度% | 溫度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 鹽酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸點） | ||
| 氫氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸點） | ||
| 氫溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氫碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氫氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 軟脂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亞油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 鉻酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富馬酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 檸檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 煙酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介質 | 濃度% | 溫度，200 ℃ |
| 氫氧化鈉 | √ | |
| 氫氧化鉀 | √ | |
| 氫氧化銨 | √ | |
| 氫氧化鎂 | √ | |
| 氫氧化鈣 | √ | |
| 氫氧化鋁 | √ | |
| 氫氧化鋇 | √ | |
| 氫氧化鐵 | √ | |
| 氫氧化亞鐵 | √ | |
| 鎳鹽 | √ | |
| 硫酸鎳 | √ | |
| 硝酸鎳 | √ | |
| 氯化鎳 | √ | |
| 鋅鹽 | √ | |
| 硫酸鋅 | √ | |
| 硝酸鋅 | √ | |
| 氯化鋅 | √ |
